Accessori

Kit per il collegamento equipotenziale

3D

Il kit di collegamento equipotenziale viene utilizzato per ottenere lo scarico a terra o collegamento protettivo (equipotenziale = EP) della recinzione di sicurezza Axelent X-Guard1 e della protezione anticaduta X-Rail2. Il collegamento EP è raccomandato dalla norma EN IEC 60204-1 sezione 8 per m...

Richiedi subito il tuo preventivo

Modelli

CAD Articolo Descrizione
T01-43-16 Equipotential bonding clamp KIT, post, cable length 650mm, 16mm2 (10pcs)
T01-43-6 Equipotential bonding clamp KIT, post, cable length 650mm, 6mm2 (10pcs)
T01-44-16 Equipotential bonding clamp KIT, panel, cable length 650mm, 16mm2 (10pcs)
T01-44-6 Equipotential bonding clamp KIT, panel, cable length 650mm, 6mm2 (10pcs)

File scaricati

Kit per il collegamento equipotenziale

Informazioni sui prodotti

Kit per il collegamento equipotenziale

Manuale di Installazione

Specifiche tecniche

Il kit di collegamento equipotenziale viene utilizzato per ottenere lo scarico a terra o collegamento protettivo (equipotenziale = EP) della recinzione di sicurezza Axelent X-Guard1 e della protezione anticaduta X-Rail2. Il collegamento EP è raccomandato dalla norma EN IEC 60204-1 sezione 8 per molte applicazioni.

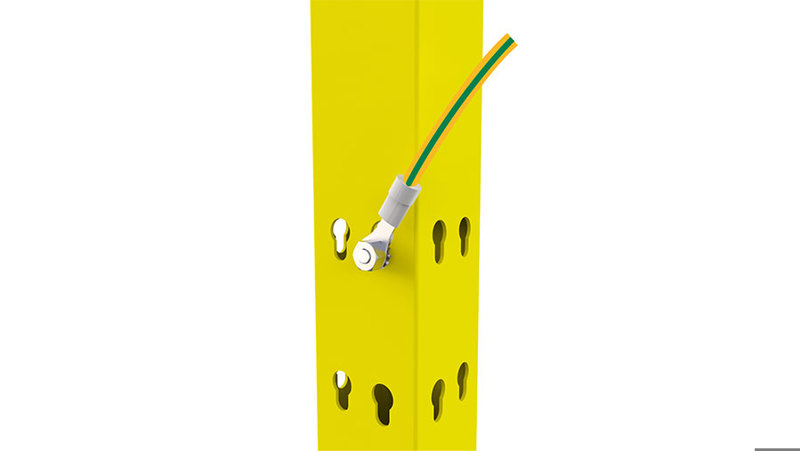

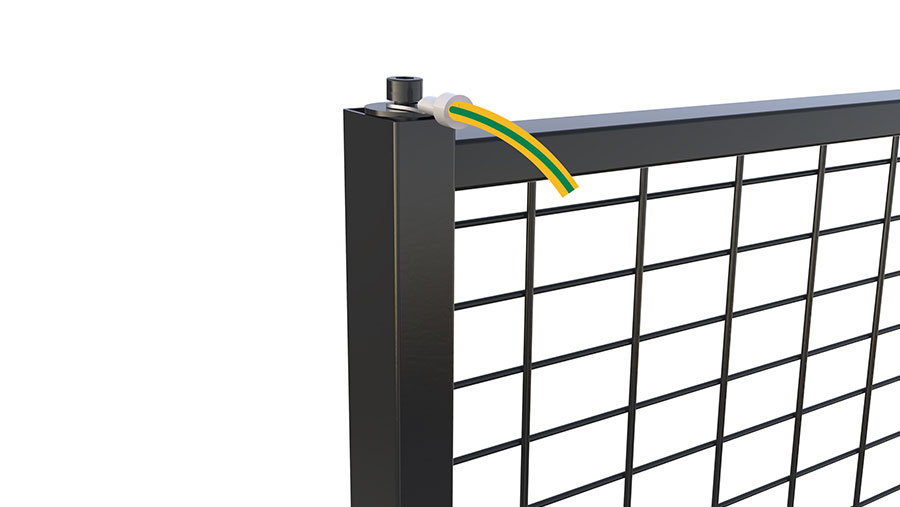

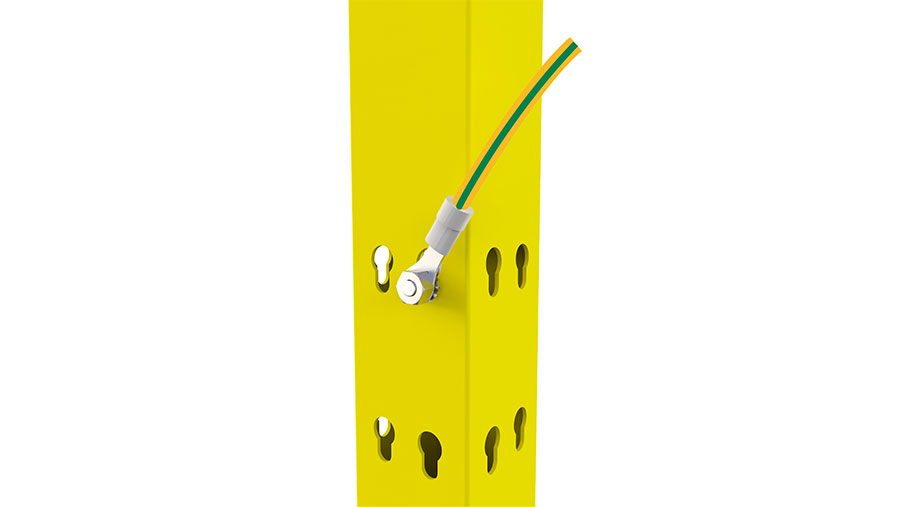

Il kit è composto da un connettore «plug-and-play» per i montanti e i pannelli, che sono preassemblati con una vite di serraggio e un filo di collegamento. Il connettore per i montanti viene inserito attraverso uno dei fori sul montante, il connettore per i pannelli viene inserito in uno dei tubi verticali del telaio, dall'alto o dal basso. Dopo il serraggio, si ottiene una buona connessione. L'applicazione del kit è stata testata con successo a norma IEC 61537, sezione 11.1.2 da un istituto di certificazione indipendente.

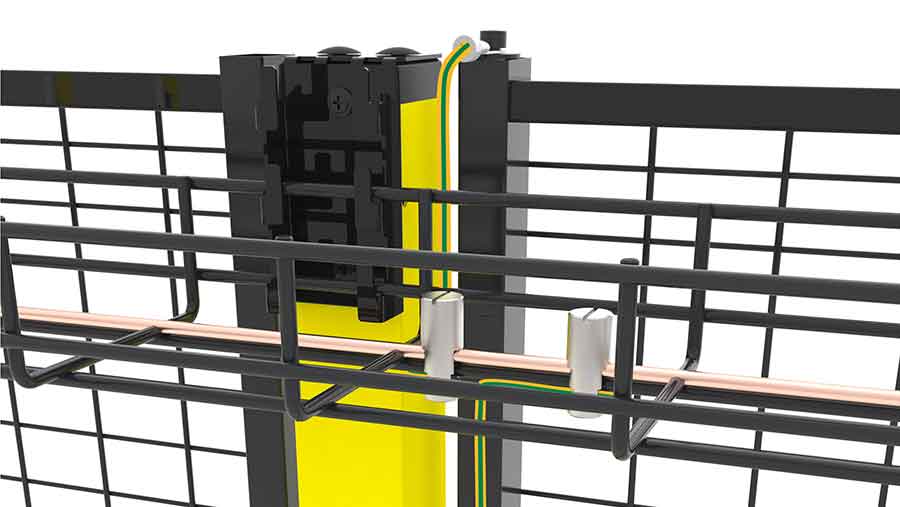

L'estremità libera del filo deve essere collegata a un conduttore di collegamento equipotenziale comune con morsettiera. Si consiglia di posizionare il conduttore EP comune in una passerella portacavi Axelent/passerella
portacavi X.


Nota! Non adatto in combinazione con vernice elettroforetica.
