I pannelli in rete X-Guard sono disponibili con due diverse misure di rete: premium 50x20 mm e classic 50x30 mm. La dimensione della rete necessaria è determinata dalla distanza di sicurezza. L’opzione Classic con rete 50x30 infatti richiede una distanza minima di 200 mm, mentre l’opzione Premium...

Per saperne di più
Richiedi subito il tuo preventivo
Progettare soluzioni di sicurezza

Progettate le vostre soluzioni di sicurezza con il nostro strumento di disegno, Safety Design
W322-075025 Mesh panel
W322-130220 horisontal mesh panel
W322-190040 Mesh panel
W321-220025 Mesh panel
W322-220100 Mesh panel
W321-220100 Mesh panel
W322-220150 Mesh panel
Seleziona il formato Cad
1/7 Mesh panel 2/7 horisontal mesh panel 3/7 Mesh panel 4/7 Mesh panel 5/7 Mesh panel 6/7 Mesh panel 7/7 Mesh panel

Modelli

  • Altezza 750 mm

    13 Articoli
    CAD Articolo Descrizione Altezza x Larghezza (mm) Maglie
    		W322-075025 Classic 750x250 50x30
    1
    		W322-075040 Classic 750x400 50x30
    		W322-075050 Classic 750x500 50x30
    		W322-075060 Classic 750x600 50x30
    		W322-075070 Classic 750x700 50x30
    		W322-075080 Classic 750x800 50x30
    		W322-075090 Classic 750x900 50x30
    		W322-075100 Classic 750x1000 50x30
    		W322-075110 Classic 750x1100 50x30
    		W322-075120 Classic 750x1200 50x30
    		W322-075130 Classic 750x1300 50x30
    		W322-075140 Classic 750x1400 50x30
    		W322-075150 Classic 750x1500 50x30
    Visualizza di più Visualizza di meno

  • Altezza 1300 mm

    14 Articoli
    CAD Articolo Descrizione Altezza x Larghezza (mm) Maglie
    		W322-130025 Classic 1300x250 50x30
    		W322-130040 Classic 1300x400 50x30
    		W322-130050 Classic 1300x500 50x30
    		W322-130060 Classic 1300x600 50x30
    		W322-130070 Classic 1300x700 50x30
    		W322-130080 Classic 1300x800 50x30
    		W322-130090 Classic 1300x900 50x30
    		W322-130100 Classic 1300x1000 50x30
    		W322-130110 Classic 1300x1100 50x30
    		W322-130120 Classic 1300x1200 50x30
    		W322-130130 Classic 1300x1300 50x30
    		W322-130140 Classic 1300x1400 50x30
    		W322-130150 Classic 1300x1500 50x30
    		W322-130220 Classic 1300x2200 50x30
    1 1
    Visualizza di più Visualizza di meno

  • Altezza 1900 mm

    13 Articoli
    CAD Articolo Descrizione Altezza x Larghezza (mm) Maglie
    		W322-190025 Classic 1900x250 50x30
    		W322-190040 Classic 1900x400 50x30
    1
    		W322-190050 Classic 1900x500 50x30
    		W322-190060 Classic 1900x600 50x30
    		W322-190070 Classic 1900x700 50x30
    		W322-190080 Classic 1900x800 50x30
    		W322-190090 Classic 1900x900 50x30
    		W322-190100 Classic 1900x1000 50x30
    		W322-190110 Classic 1900x1100 50x30
    		W322-190120 Classic 1900x1200 50x30
    		W322-190130 Classic 1900x1300 50x30
    		W322-190140 Classic 1900x1400 50x30
    		W322-190150 Classic 1900x1500 50x30
    Visualizza di più Visualizza di meno

  • Altezza 2200 mm

    19 Articoli
    CAD Articolo Descrizione Altezza x Larghezza (mm) Maglie
    		W322-220025 Classic 2200x250 50x30

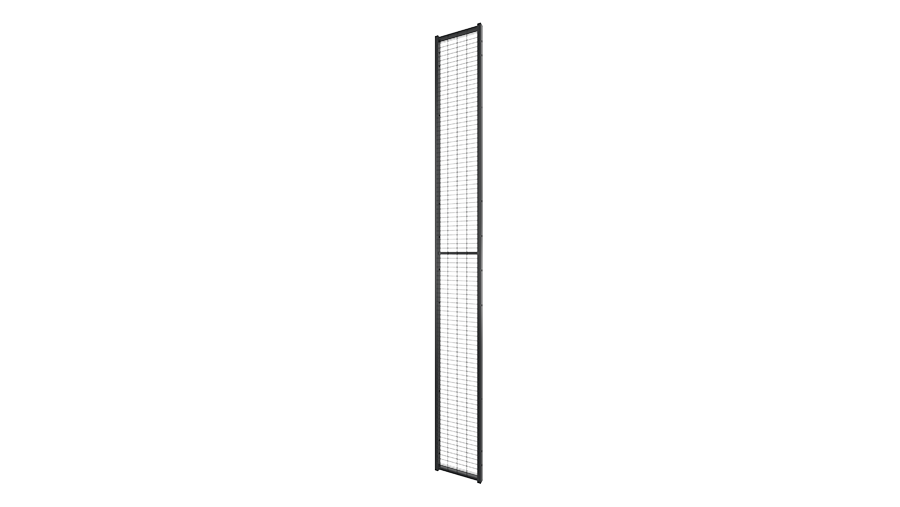

    		W321-220025 Premium 2200x250 50x20
    1
    		W322-220040 Classic 2200x400 50x30
    		W321-220040 Premium 2200x400 50x20
    		W322-220050 Classic 2200x500 50x30
    		W322-220060 Classic 2200x600 50x30
    		W322-220070 Classic 2200x700 50x30
    		W321-220070 Premium 2200x700 50x20
    		W322-220080 Classic 2200x800 50x30
    		W322-220090 Classic 2200x900 50x30
    		W322-220100 Classic 2200x1000 50x30
    1

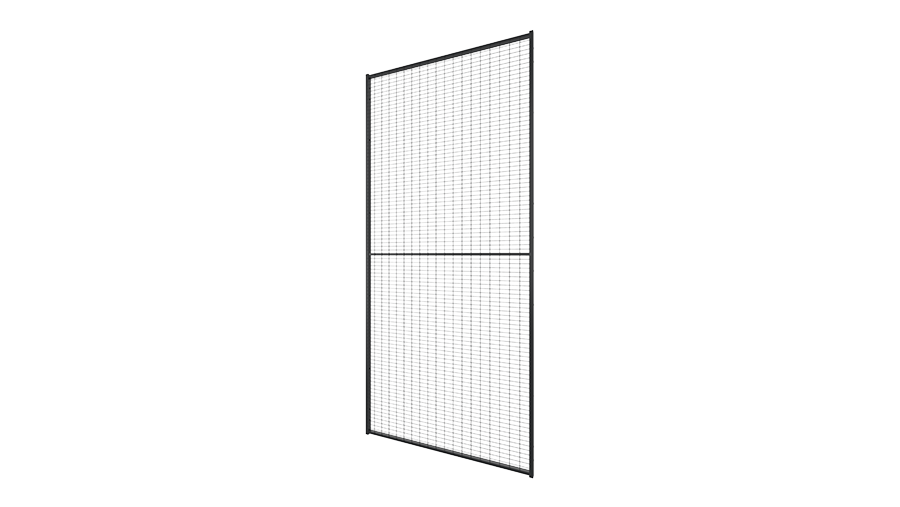

    		W321-220100 Premium 2200x1000 50x20
    1
    		W322-220110 Classic 2200x1100 50x30
    		W322-220120 Classic 2200x1200 50x30
    		W321-220120 Premium 2200x1200 50x20
    		W322-220130 Classic 2200x1300 50x30
    		W322-220140 Classic 2200x1400 50x30
    		W322-220150 Classic 2200x1500 50x30
    1
    		W321-220150 Premium 2200x1500 50x20
    Visualizza di più Visualizza di meno

  • Altezza 2400 mm

    13 Articoli
    CAD Articolo Descrizione Altezza x Larghezza (mm) Maglie
    		W322-240025 Classic 2400x250 50x30
    1
    		W322-240040 Classic 2400x400 50x30
    1
    		W322-240050 Classic 2400x500 50x30
    1
    		W322-240060 Classic 2400x600 50x30
    1
    		W322-240070 Classic 2400x700 50x30
    1
    		W322-240080 Classic 2400x800 50x30
    1
    		W322-240090 Classic 2400x900 50x30
    1
    		W322-240100 Classic 2400x1000 50x30
    1
    		W322-240110 Classic 2400x1100 50x30
    1
    		W322-240120 Classic 2400x1200 50x30
    1
    		W322-240130 Classic 2400x1300 50x30
    1
    		W322-240140 Classic 2400x1400 50x30
    1
    		W322-240150 Classic 2400x1500 50x30
    1
    Visualizza di più Visualizza di meno

File scaricati

X-guard classic

Manuale di Installazione

X-Guard Premium

Manuale di Installazione

X-Guard Technical

Brochure

Informazioni sui prodotti

I pannelli in rete X-Guard sono disponibili con due diverse misure di rete: premium 50x20 mm e classic 50x30 mm. La dimensione della rete necessaria è determinata dalla distanza di sicurezza. L’opzione Classic con rete 50x30 infatti richiede una distanza minima di 200 mm, mentre l’opzione Premium 50x20 richiede solamente 120 mm.

Il Classic 50x30 è disponibile in quattro altezze. Il pannello da 750 mm viene utilizzato solo come pannello di estensione alle altre altezze. I pannelli sono disponibili in tredici larghezze, ad eccezione del pannello da 1300 mm, che è disponibile in quattordici larghezze. Tutti i pannelli hanno una cornice di 30x20 mm con staffe fissate in fabbrica per facilitare il montaggio.

La maglia è composta da fili verticali di Ø 3 mm e fili orizzontali di Ø 2,5 mm.

Il colore standard del pannello è nero (RAL 9011), ma sono disponibili colori personalizzati su richiesta.

Il Premium 50x20 è alto 2200 mm e viene fornito in sei larghezze. Tutti i pannelli hanno una cornice di 30x20 mm con staffe fissate in fabbrica per facilitare il montaggio.

La maglia è composta da fili verticali di Ø 3 mm e fili orizzontali di Ø 2,5 mm.

Il colore standard del pannello è nero (RAL 9011), ma sono disponibili colori personalizzati su richiesta.
